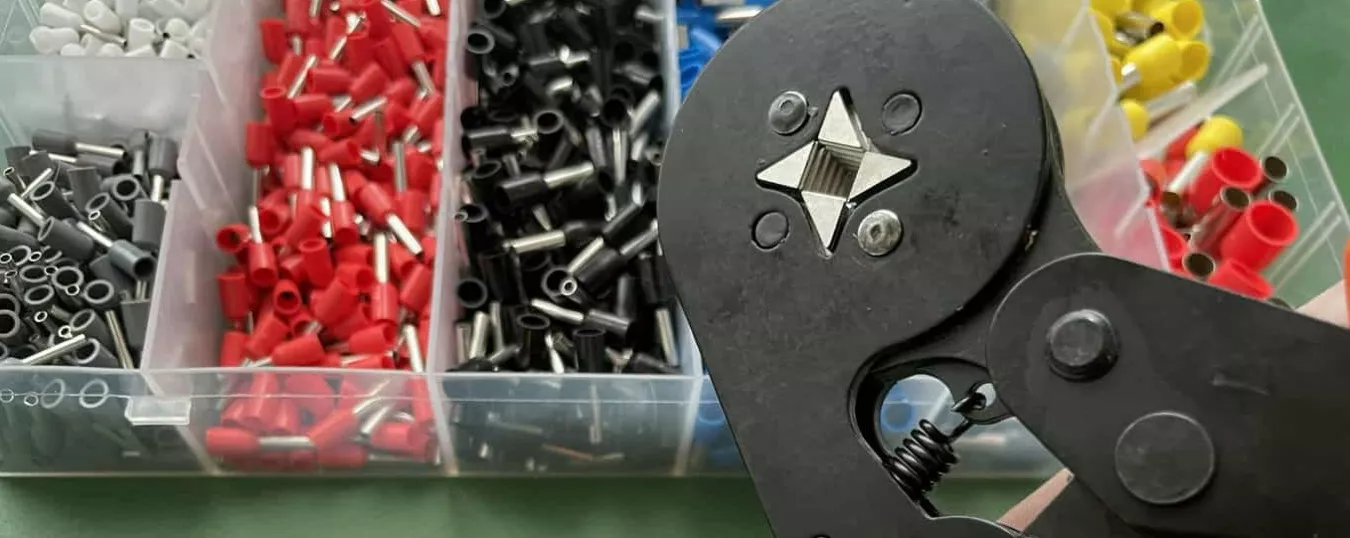

Zaciskarka do tulejek: kwadrat czy sześciokąt? Dobór profilu do złączek

Zakończenie wielodrutowych żył miedzianych tulejkami zaciskowymi stanowi podstawowy warunek bezpiecznego montażu przewodów w aparaturze modułowej oraz złączkach listwowych. Prawidłowo zaciśnięta tulejka zapobiega rozszczepianiu się cienkich drucików i chroni je przed mechanicznym ścięciem przez śrubę dociskową.

Wybór między matrycą o profilu czworokątnym a sześciokątnym bezpośrednio wpływa na geometrię przekroju zaprasowanej końcówki oraz jej dopasowanie do zacisku elektrycznego. Zrozumienie różnic konstrukcyjnych obu wariantów pozwala na optymalny dobór narzędzia do specyfiki realizowanych prac instalacyjnych.

Różnice między profilem kwadratowym a sześciokątnym w zaciskarkach do tulejek

Główna różnica między oboma profilami wynika z geometrii szczęk formujących oraz rozkładu sił promieniowych podczas prasowania tulejki na odizolowanej żyle. Nowoczesna zaciskarka do kabli wykorzystuje mechanizm samonastawny, który dopasowuje siłę docisku do przekroju przewodu, nadając końcówce określony kształt geometryczny.

Profil kwadratowy formuje końcówkę na planie czworokąta o płaskich ściankach bocznych, co zapewnia dużą powierzchnię styku w zaciskach klatkowych i śrubowych. Z kolei profil sześciokątny tworzy przekrój zbliżony do koła, co ułatwia wprowadzanie zaprasowanego przewodu do wąskich, okrągłych gniazd sprężynowych oraz miniaturowych złączek w szafach sterowniczych.

Wpływ profilu zacisku na jakość i trwałość połączenia

Równomierność zgniotu miedzianej żyły wewnątrz mosiężnej lub miedzianej tulejki decyduje o rezystancji przejścia oraz odporności mechanicznej na wyrwanie. Przy zacisku sześciokątnym siła nacisku rozkłada się na sześć segmentów matrycy, co minimalizuje powstawanie pustek powietrznych wewnątrz sprasowanej wiązki miedzi.

Wpływ geometrii matrycy na parametry elektromechaniczne połączenia obejmuje:

• Równomierne sprasowanie cienkich drucików miedzianych w jednolitą strukturę bez ryzyka ich nacięcia na ostrych krawędziach.

• Zmniejszenie rezystancji zestykowej, co ogranicza nagrzewanie się toru prądowego pod obciążeniem znamionowym.

• Wysoką wytrzymałość na wyrywanie wzdłużne zgodną z normami DIN 46228 i PN-EN 60947-1.

• Gazoszczelność złącza, która zapobiega utlenianiu miedzi pod wpływem wilgoci i agresywnych gazów przemysłowych.

Uzyskanie właściwej struktury sprasowanego metalu sprawia, że gazoszczelne połączenie miedzianej żyły z tulejką chroni styk przed korozją i spadkiem przewodności w wieloletniej eksploatacji.

Jak dobrać profil zaciskania do rodzaju przewodów i tulejek?

Dobór właściwego profilu wymaga przeanalizowania konstrukcji zacisku, w którym przewód zostanie zamontowany, oraz typu użytej tulejki. W instalatorstwie stosuje się zarówno tulejki pojedyncze izolowane i nieizolowane, jak i tulejki podwójne typu Twin, przeznaczone do łączenia dwóch przewodów w jednym punkcie.

Tulejki podwójne wymagają matrycy o odpowiednim zakresie roboczym oraz geometrii, która pomieści dwie żyły bez ich zniekształcenia. W takich zastosowaniach profil kwadratowy wykazuje większą tolerancję na asymetrię ułożenia przewodów niż matryca sześciokątna.

Przykłady zastosowań: kiedy wybrać kwadrat, a kiedy sześciokąt?

Konkretne środowisko montażowe wymusza zastosowanie dedykowanego rozwiązania narzędziowego w celu uzyskania optymalnego dopasowania mechanicznego.

• Zaciskarki z profilem kwadratowym: stosowane w tradycyjnych rozdzielnicach z wyłącznikami nadprądowymi i różnicowoprądowymi, gdzie zacisk klatkowy posiada płaskie dno idealnie przylegające do płaskiej ścianki tulejki.

• Zaciskarki z profilem sześciokątnym: wykorzystywane w automatyce przemysłowej, złączkach rzędowych push-in oraz okrągłych zaciskach śrubowych aparatury pomiarowej, gdzie przestrzeń montażowa jest mocno ograniczona.

• Tulejki cienkościenne o małych przekrojach (0,08–0,5 mm²): preferują zacisk sześciokątny, który delikatniej formuje cienkie żyły sygnałowe.

• Tulejki grubościenne o dużych przekrojach (od 10 do 16 mm²): z powodzeniem współpracują z profilem czworokątnym zapewniającym dużą siłę docisku.

W środowisku ciasnych rozdzielnic automatyki zastosowanie matrycy sześciokątnej ułatwia montaż przewodów w złączkach sprężynowych bez konieczności ich dociskania na siłę.

Najczęstsze błędy przy doborze profilu zaciskarki do tulejek

Jednym z najczęstszych błędów wykonawczych jest używanie matrycy o nieodpowiednim profilu do prostokątnych zacisków windowych. Wciśnięcie tulejki sześciokątnej do wąskiego gniazda prostokątnego może prowadzić do punktowego kontaktu styku, co przy dużym przepływie prądu wywołuje miejscowy wzrost temperatury.

Kolejną nieprawidłowością jest zaciskanie tulejek uniwersalnymi szczypcami bez mechanizmu zapadkowego wymuszającego pełny cykl zaprasowania. Niedostateczna siła docisku sprawia, że brak powtarzalności siły zgniotu matrycy skutkuje wysuwaniem się przewodów pod wpływem drgań termicznych i mechanicznych.

W asortymencie Energotytan dostępne są praski i zaciskarki samonastawne z matrycami czworokątnymi oraz sześciokątnymi, które automatycznie kalibrują siłę docisku w pełnym zakresie przekrojów przewodów, zapewniając zgodność połączeń z normami elektrotechnicznymi.

FAQ

Jaki profil zaciskania wybrać do tulejek – kwadratowy czy sześciokątny?

Profil zaciskania powinien być dobrany do rodzaju tulejek oraz przewodów. Profil kwadratowy zapewnia równomierny docisk, a sześciokątny lepszą przewodność i wytrzymałość mechaniczną. Wybór zależy od specyfiki instalacji.

Czy każda zaciskarka do tulejek obsługuje oba profile?

Nie wszystkie zaciskarki do tulejek oferują możliwość wyboru profilu zaciskania. Przed zakupem należy sprawdzić, czy wybrany model posiada wymienne matryce lub regulację profilu.

Który profil zacisku jest lepszy do przewodów wielodrutowych?

Sześciokątny profil zacisku lepiej sprawdza się przy przewodach wielodrutowych, zapewniając solidny kontakt i minimalizując ryzyko uszkodzenia żył przewodu.

Czy wybór profilu wpływa na bezpieczeństwo połączenia elektrycznego?

Tak, odpowiedni profil zacisku wpływa na trwałość i niezawodność połączenia, co przekłada się na bezpieczeństwo instalacji elektrycznej. Niewłaściwy wybór może prowadzić do przegrzewania lub poluzowania połączeń.
