Uchwyty kablowe na zewnątrz: UV, mróz i wibracje – jakie materiały wybrać?

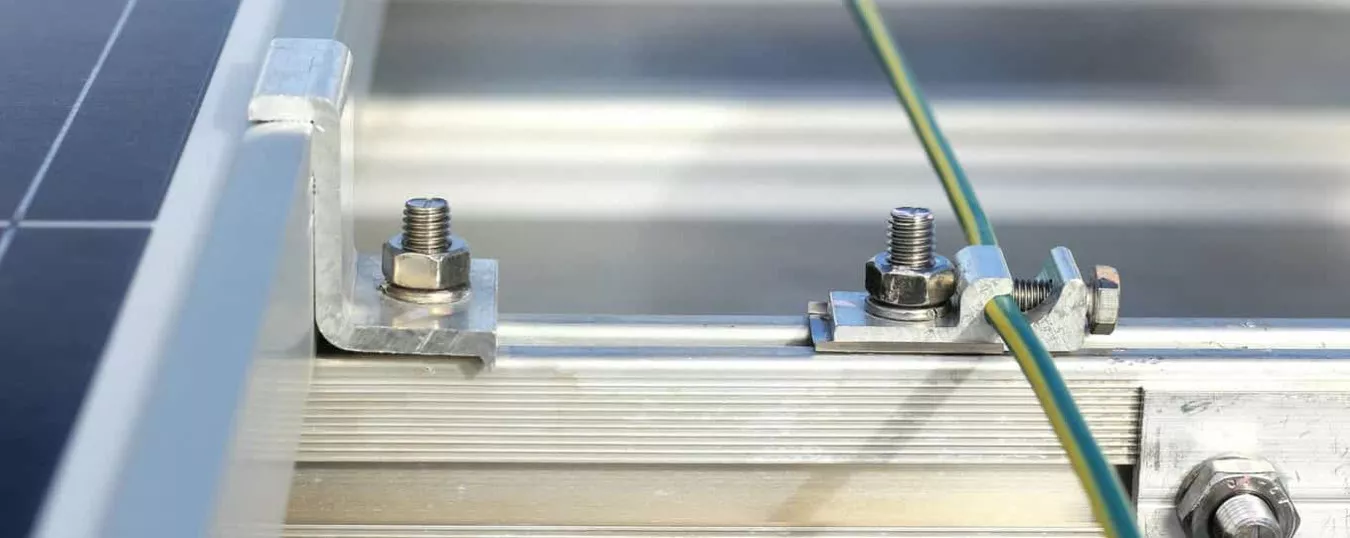

Prowadzenie tras kablowych na otwartej przestrzeni naraża instalację elektroenergetyczną na bezpośrednie działanie zmiennych czynników klimatycznych oraz naprężeń dynamicznych. W warunkach zewnętrznych elementy mocujące muszą utrzymać stałą siłę docisku mimo cyklicznych wahań temperatury i podmuchów wiatru.

Niewłaściwy dobór tworzywa lub stopu metalu prowadzi do szybkiej degradacji struktury mocowania, co stwarza ryzyko zerwania kabli i wystąpienia zwarcia w sieci. Zrozumienie parametrów wytrzymałościowych materiałów stosowanych w osprzęcie kablowym pozwala zaprojektować stabilną i trwałą infrastrukturę przesyłową.

Czym grozi nieodpowiedni dobór uchwytów kablowych na zewnątrz?

Zastosowanie standardowych mocowań przeznaczonych do wnętrz budynków na elewacjach, słupach czy konstrukcjach fotowoltaicznych jest częstą przyczyną awarii mechanicznych. Specjalistyczny uchwyt kablowy musi kompensować rozszerzalność termiczną przewodów oraz tłumić drgania wywoływane przez wiatr i pracujące maszyny.

Uszkodzenie elementu podtrzymującego skutkuje opadaniem ciężkich wiązek kablowych, co wywołuje nadmierne naprężenia na zaciskach przyłączeniowych w skrzynkach rozdzielczych. W konsekwencji dochodzi do przetarcia zewnętrznej powłoki izolacyjnej o ostre krawędzie konstrukcji wsporczych oraz przedostawania się wilgoci do wnętrza żył roboczych.

Wpływ czynników atmosferycznych: promieniowanie UV, mróz, wilgoć

Środowisko zewnętrzne oddziałuje na materiały konstrukcyjne w sposób ciągły poprzez zjawiska fotochemiczne i termomechaniczne.

• Promieniowanie słoneczne UV: fotoutlenianie niszczy wiązania polimerowe w nieodpornych tworzywach, powodując ich kredowanie, kruchość i pękanie pod obciążeniem.

• Ujemne temperatury i mróz: woda zamarzająca w mikroszczelinach materiału rozsadza jego strukturę, a tworzywa sztuczne tracą elastyczność i stają się podatne na pękanie udarowe.

• Wilgoć i opady deszczu: inicjują procesy korozji elektrochemicznej w elementach metalowych, szczególnie w strefach przemysłowych i nadmorskich.

• Wibracje wywołane wiatrem: zjawisko trzepotania przewodów generuje naprężenia zmęczeniowe, które obluzowują niedopasowane mocowania śrubowe.

Długotrwała ekspozycja na słońce sprawia, że tworzywa ze stabilizatorami sadzowymi i UV zachowują odporność na pękanie pod wpływem naprężeń rozciągających.

Materiały uchwytów kablowych – porównanie odporności na warunki zewnętrzne

Wybór surowca do produkcji uchwytów zależy od wymaganego poziomu wytrzymałości zwarciowej, agresywności środowiska chemicznego oraz masy mocowanych wiązek. W inżynierii elektrycznej podstawowy podział obejmuje zaawansowane polimery techniczne oraz stale stopowe.

Poliamid PA66 i polipropylen modyfikowany oferują lekkość montażu i izolację galwaniczną od konstrukcji wsporczej, natomiast stal kwasoodporna i aluminium gwarantują najwyższą odporność mechaniczną przy przenoszeniu sił dynamicznych.

Tworzywa sztuczne vs. stal nierdzewna – zalety i wady

Zestawienie właściwości technicznych ułatwia dopasowanie materiału do specyfiki środowiska pracy:

• Poliamid PA66 z modyfikacją UV: charakteryzuje się odpornością na oleje, smary i promieniowanie słoneczne, pracując stabilnie w zakresie temperatur od -40°C do +85°C.

• Polipropylen (PP): wykazuje wysoką odporność chemiczną na kwasy i zasady, jednak posiada niższą odporność na udarność w bardzo niskich temperaturach.

• Stal nierdzewna AISI 304 i kwasoodporna AISI 316: zapewnia całkowitą odporność na korozję w atmosferze przemysłowej i morskiej oraz wytrzymuje wysokie temperatury pożarowe.

• Aluminium: łączy niską masę własną z odpornością na rdzewienie, stanowiąc optymalny wybór w konstrukcjach napowietrznych linii energetycznych.

W agresywnym środowisku chemicznym zastosowanie kwasoodpornej stali nierdzewnej AISI 316 eliminuje ryzyko utraty nośności punktów podparcia instalacji.

Jak wybrać uchwyt kablowy na zewnątrz do wymagających warunków?

Projektowanie zewnętrznej trasy kablowej wymaga uwzględnienia średnicy zewnętrznej przewodu, prądów zwarciowych mogących wystąpić w sieci oraz odległości między kolejnymi punktami podparcia. Zbyt rzadkie rozmieszczenie uchwytów sprzyja powstawaniu zwisów i nasila drgania harmoniczne.

Przy mocowaniu kabli jednożyłowych w układzie trójkątnym (w wiązce trójfazowej) konieczne jest stosowanie uchwytów niemagnetycznych z tworzywa lub aluminium, ponieważ eliminacja zjawiska pętli histerezy magnetycznej zapobiega niekontrolowanemu nagrzewaniu się elementów konstrukcji wsporczej.

W asortymencie Energotytan znajdują się uchwyty kablowe z poliamidu modyfikowanego UV, aluminium oraz stali kwasoodpornej, a także modele wyposażone w elastomerowe wkładki tłumiące drgania, co umożliwia bezpieczne prowadzenie linii zasilających w wymagających warunkach przemysłowych i atmosferycznych.

FAQ

Czy wszystkie uchwyty kablowe nadają się do stosowania na zewnątrz?

Nie, nie każdy uchwyt kablowy jest odporny na czynniki zewnętrzne. Do montażu na zewnątrz należy wybierać modele wykonane z materiałów odpornych na UV, mróz i wilgoć.

Jakie materiały uchwytów kablowych najlepiej znoszą promieniowanie UV?

Najlepiej sprawdzają się uchwyty wykonane z poliamidu z dodatkiem stabilizatorów UV oraz polipropylenu. Takie materiały nie kruszeją pod wpływem słońca.

Czy uchwyty kablowe z tworzywa sztucznego wytrzymają niskie temperatury?

Tak, ale tylko te zaprojektowane do pracy w niskich temperaturach. Warto sprawdzić specyfikację producenta dotyczącą odporności na mróz.

Na co zwrócić uwagę przy wyborze uchwytów odpornych na wibracje?

Ważna jest elastyczność materiału oraz solidna konstrukcja uchwytu. Uchwyty z gumowymi wkładkami dobrze tłumią drgania i chronią przewody.

Czy stalowe uchwyty kablowe są lepsze od plastikowych na zewnątrz?

Stalowe uchwyty są bardzo wytrzymałe na uszkodzenia mechaniczne i wibracje, ale wymagają zabezpieczenia antykorozyjnego. Plastikowe z odpowiednimi dodatkami lepiej znoszą UV i mróz.
