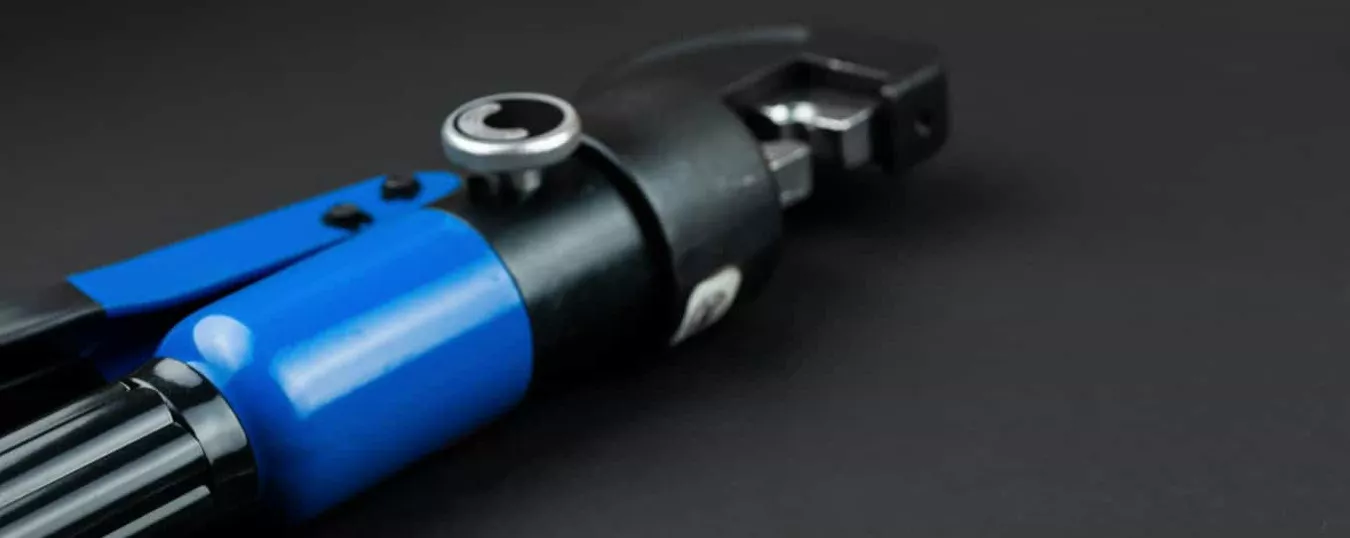

Jak sprawdzić, czy zacisk z praski hydraulicznej do kabli jest poprawny?

Jakość zaprasowania końcówek kablowych w instalacjach średniego i niskiego napięcia decyduje o stabilności całego toru prądowego oraz bezpieczeństwie przeciwpożarowym obiektu. Niedostatecznie dociśnięte lub zdeformowane złącze stanowi punkt o podwyższonej rezystancji, co pod obciążeniem roboczym prowadzi do przegrzewania styków.

Weryfikacja poprawności wykonanego połączenia opiera się na ocenie geometrii sprasowanej tulei, badaniach niszczących i nieniszczących oraz kontroli parametrów elektrycznych. Znajomość procedur diagnostycznych pozwala monterom i inspektorom nadzoru na bieżąco eliminować wady montażowe w rozdzielnicach.

Najważniejsze kryteria oceny jakości zacisku praską hydrauliczną

Wizualna i wymiarowa inspekcja zaprasowanej końcówki jest pierwszym etapem odbioru technicznego prac elektroinstalacyjnych. Sprawna praska hydrauliczna formuje złącze o regularnym, symetrycznym przekroju heksagonalnym lub sześciokątnym, bez widocznych pęknięć wzdłużnych na ściance tulei.

Prawidłowo wykonany zacisk charakteryzuje się obecnością czytelnego cechownika matrycy wytłoczonego na powierzchni metalu oraz brakiem nadmiernych wypływek bocznych, tzw. wąsów. Zewnętrzna krawędź końcówki powinna płynnie przechodzić w wiązkę przewodu bez nacięcia czy zmiażdżenia pojedynczych drucików miedzianych lub aluminiowych.

Jak przeprowadzić test wytrzymałości i przewodności zacisku?

Diagnostyka laboratoryjna i warsztatowa obejmuje próby mechaniczne oraz pomiary elektryczne zgodne z normami PN-EN 61238-1 oraz PN-EN 60947-1.

• Próba zrywania statycznego: weryfikuje siłę potrzebną do wysunięcia żyły z końcówki w osi wzdłużnej, określając graniczną wytrzymałość mechaniczną połączenia.

• Pomiar rezystancji mikroomomierzem: badanie spadku napięcia na złączu metodą czteropunktową Kelvina wykazuje, czy opór styku nie przekracza rezystancji odcinka referencyjnego kabla.

• Pomiary termowizyjne pod obciążeniem: kamera termowizyjna rejestruje rozkład temperatur w szafie rozdzielczej, wykrywając lokalne punkty przegrzewania na niedociśniętych zaciskach.

• Zgład metalograficzny: niszczący test przekroju poprzecznego sprasowanej tulei pozwala ocenić stopień sprasowania i stopień eliminacji pustek między drucikami.

W badaniach odbiorczych pomiar rezystancji zestykowej metodą czteropunktową stanowi najczulszy wskaźnik poprawności metalurgicznego styku żyły z tuleją.

Typowe błędy podczas zaciskania kabli i jak ich unikać

Większość awarii połączeń zaprasowywanych wynika z nieprzestrzegania instrukcji technologicznych oraz pośpiechu podczas obróbki kabla. Do krytycznych błędów należy zbyt krótkie odizolowanie żyły, przez co przewód nie dochodzi do samego dna tulei, lub przeciwnie – zbyt długie odizolowanie pozostawiające odsłoniętą miedź przed kołnierzem.

Równie niebezpieczne jest używanie końcówek o niewłaściwym typoszeregu, np. próba zaciśnięcia kabla wielodrutowego klasy 5 w złączce przeznaczonej do żył jedno- lub wielodrutowych klasy 1 i 2. Niedopasowanie średnicy wewnętrznej prowadzi do braku wymaganego stopnia zgniotu materiału.

Dobór matrycy i siły zacisku do rodzaju kabla

Prawidłowe zaprasowanie wymaga ścisłego skorelowania parametrów narzędzia ze specyfikacją osprzętu złącznego.

• Zgodność kodu cechownika: oznaczenie liczbowe na matrycy musi dokładnie odpowiadać numerowi wytłoczonemu na kołnierzu końcówki DIN 46235.

• Dostosowanie siły nacisku: przewody o przekrojach do 70 mm² wymagają siły minimum 50–60 kN, natomiast przekroje powyżej 185 mm² wymagają nacisku rzędu 120–130 kN.

• Stosowanie pasty kontaktowej: przy żyłach aluminiowych neutralizuje warstwę tlenków glinu i zabezpiecza styk przed korozją elektrolityczną.

• Przestrzeganie kierunku i liczby zaprasowań: złączki rurowe zaprasowuje się od strony ucha końcówki w kierunku przewodu, zachowując wymagane odstępy między śladami matrycy.

W energetyce przemysłowej zachowanie właściwej kolejności zaprasowań wzdłużnych zapobiega falowaniu materiału i wypychaniu żyły z wnętrza tulei.

Zalecenia dotyczące kontroli i konserwacji praski hydraulicznej

Nawet najlepiej dobrany osprzęt nie zagwarantuje prawidłowego zacisku, jeśli narzędzie hydrauliczne nie osiąga zadanego ciśnienia roboczego. Zużycie uszczelnień tłoka, ubytek oleju hydraulicznego lub zanieczyszczenie zaworu upustowego prowadzą do spadku siły docisku bez widocznych objawów zewnętrznych.

Okresowa kalibracja prasek powinna odbywać się na atestowanych stanowiskach pomiarowych z użyciem czujników nacisku. Ponieważ precyzja układu hydraulicznego determinuje bezpieczeństwo sieci, okresowa kalibracja siły nacisku praski pozwala wykryć nieszczelności zaworów przed wystąpieniem wadliwych zaprasowań na budowie.

W ofercie Energotytan dostępne są ręczne i akumulatorowe praski hydrauliczne wyposażone w automatyczny zawór ciśnieniowy oraz elektroniczne rejestratory siły nacisku, co umożliwia bieżącą kontrolę parametrów każdego wykonanego zaprasowania w warunkach warsztatowych i terenowych.

FAQ

Jak rozpoznać, że zacisk wykonany praską hydrauliczną do kabli jest prawidłowy?

Poprawny zacisk nie ma widocznych pęknięć ani deformacji, izolacja kabla nie jest uszkodzona, a końcówka jest solidnie zamocowana. Przewód nie wysuwa się przy umiarkowanym pociągnięciu.

Czy są specjalne testy na sprawdzenie jakości zacisku z praski hydraulicznej?

Tak, można wykonać test wytrzymałości mechanicznej, próbę ciągnięcia oraz sprawdzić przewodność elektryczną połączenia miernikiem. Te metody pozwalają upewnić się, że zacisk jest trwały i bezpieczny.

Jakie błędy najczęściej popełnia się podczas zaciskania kabli praską hydrauliczną?

Najczęstsze błędy to użycie nieodpowiedniej matrycy, niewłaściwe ułożenie kabla, zbyt mała lub zbyt duża siła zacisku oraz niepełne wsunięcie przewodu do końcówki.

Czy każdy rodzaj kabla można zaciskać tą samą praską hydrauliczną?

Nie, do różnych przekrojów i typów kabli należy używać odpowiednich matryc oraz dostosować siłę zacisku. Niewłaściwe dopasowanie może prowadzić do uszkodzenia kabla lub słabego połączenia.

Jak często należy kontrolować stan praski hydraulicznej używanej do zaciskania kabli?

Regularna kontrola praski hydraulicznej, najlepiej przed każdym większym projektem, pozwala wykryć ewentualne zużycie matryc lub nieszczelności hydrauliki, co wpływa na jakość zacisku.
