Jak normy DIN wyznaczają dobór końcówek, tulejek i złączek w energetyce oraz kolejnictwie

Normy DIN precyzyjnie standaryzują osprzęt kablowy w instalacjach energetycznych i kolejnictwie. Definiują one konkretne wymagania dotyczące kształtu, materiału oraz wymiarów końcówek, tulejek i złączek. Trzymanie się tych wytycznych gwarantuje powtarzalność połączeń i ogranicza ryzyko kosztownych awarii.

Co normy DIN porządkują w osprzęcie kablowym?

Norma DIN 46235 wyznacza ścisłe wymagania dla kompresyjnych miedzianych końcówek oczkowych. Precyzuje ona kształt oczka, grubość ścianki oraz tolerancje wymiarowe dla żył klas 1, 2, 5 i 6. Jako autoryzowany dystrybutor marki Klauke w ENERGOTYTAN często przypominamy, że zgodność wymiarowa zapobiega fizycznemu niedopasowaniu elementu do przewodu.

Z kolei norma DIN 46228-4 opisuje izolowane tulejki z miedzi elektrolitycznej cynowanej. Ustala precyzyjny zakres przekrojów od 0,14 do 150 mm². Przypisuje również konkretne kolory tworzywa ułatwiające szybką identyfikację parametrów. Złączki rurkowe podlegają analogicznym rygorom konstrukcyjnym w trakcie produkcji.

Jakie cechy przewodu determinują właściwy wybór tulejki?

Przed wyborem osprzętu należy bezwzględnie ustalić klasę żyły, materiał przewodnika oraz jego dokładny przekrój. Grubość izolacji przewodu również ma bezpośrednie znaczenie podczas montażu. Zbyt krótka tulejka stwarza ryzyko odsłonięcia żyły i wywołania niebezpiecznego zwarcia.

Kable w klasycznej energetyce zazwyczaj posiadają sztywne żyły klasy 1 lub 2. Złożone instalacje kolejowe bazują z kolei na klasach 5 i 6, które cechują się zdecydowanie większą elastycznością. Odpowiednie dopasowanie zewnętrznej powłoki do profilu elementu eliminuje mechaniczne uszkodzenia drutów podczas pracy.

Dlaczego energetyka i kolej stawiają inne wymagania?

Instalacje energetyczne zmagają się głównie z cyklami termicznymi i bardzo wysokimi obciążeniami prądowymi. Infrastruktura kolejowa musi dodatkowo znosić intensywne wibracje i ciągłe wstrząsy mechaniczne. Normy kablowe takie jak PN-EN 50264 czy PN-EN 50305 definiują właściwości przeciwpożarowe izolacji kolejowych. Z kolei odporność na same wibracje i udary określa norma PN-EN 61373.

Specyfika ciężkiego ruchu szynowego potęguje ryzyko luzowania się styków. Rozwiązania projektowane stricte dla energetyki kładą nacisk przede wszystkim na wieloletnią stabilność termiczną.

Jak zgodność matrycy wpływa na ostateczną pewność kontaktu?

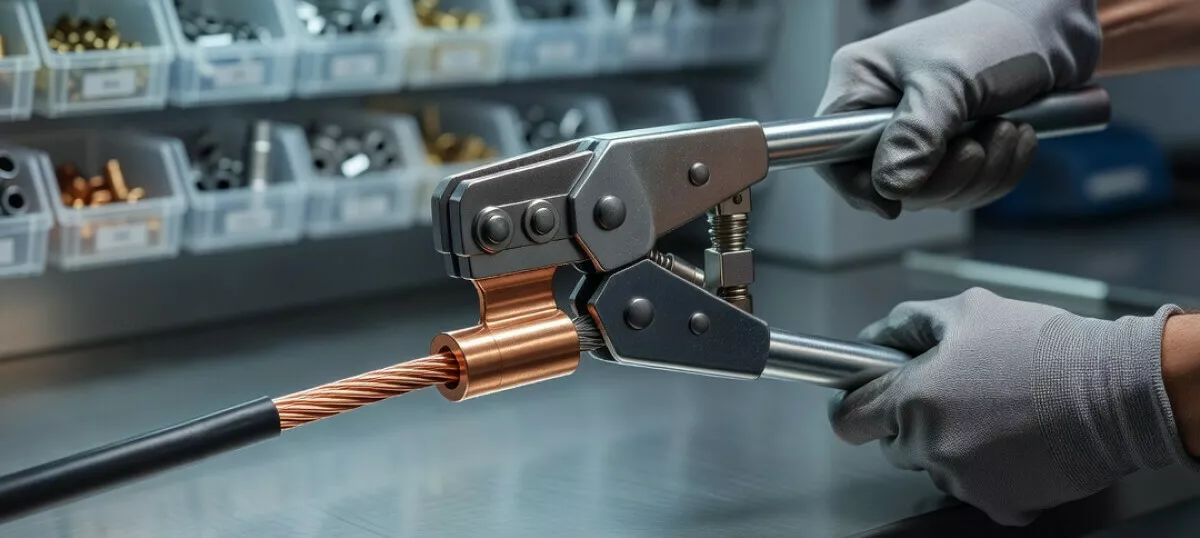

Kompatybilność narzędzia z osprzętem gwarantuje uzyskanie prawidłowego kształtu zacisku i optymalnej siły docisku. Prawidłowo dobrana matryca sprawia, że ścianka końcówki zostaje odkształcona bez naruszenia struktury żyły.

Przypadkowe narzędzia powodują niepełne wypełnienie przestrzeni miedzią lub nadmierny zgniot. Taki błąd błyskawicznie zwiększa rezystancję styku. Jeśli planujesz rozbudowę zaplecza instalacyjnego, profesjonalna hurtownia elektryczna stanowi optymalne miejsce do jednoczesnego skompletowania pras i zgodnych z nimi złączek.

Zasady omijania błędów montażowych w instalacjach

Podstawowym błędem instalatorów pozostaje dobór elementu o nieprawidłowym przekroju. Skutkuje to brakiem pełnego wypełnienia tulei materiałem przewodzącym. Praktyka warsztatowa obnaża kilka powtarzalnych potknięć:

• Skręcanie linki przed wsunięciem do tulejki trwale zaburzające układ drucików.
• Stosowanie przypadkowych matryc niedopasowanych do standardu DIN.
• Ignorowanie materiału żyły błyskawicznie wywołujące korozję galwaniczną.
• Zbyt krótkie odizolowanie kabla stwarzające punktowe ryzyko termiczne.

Instalator powinien w pierwszej kolejności odczytać dane z opakowania. Wskazują one spełnianą normę oraz zalecany kod matrycy. Zestawienie parametrów z instrukcją zaciskarki eliminuje błędy wymiarowe przed rozpoczęciem pracy na obiekcie. Jako specjaliści ENERGOTYTAN z Katowic stale doradzamy instalatorom sprawdzanie kodów literowych wybijanych na profilach narzędzi.

Kluczowe wnioski o doborze osprzętu według DIN

Zastosowanie certyfikowanych elementów skutecznie ogranicza usterki w układach narażonych na wibracje i cykle termiczne. Prawidłowy profil zacisku utrzymuje stabilną, niską rezystancję styku zapobiegającą uszkodzeniom izolacji. Trzymanie się ścisłych wytycznych wymiarowych pozwala uniknąć luzowania złączek w pojazdach trakcyjnych. W naszym serwisie narzędziowym w Chełmku obserwujemy, że systemowe podejście do doboru końcówek i narzędzi zapewnia bezawaryjną pracę całego obwodu przez długie lata.

Normy DIN określają kształt, wymiary i materiały osprzętu kablowego, co zapewnia powtarzalność połączeń. Dobór końcówki, tulejki i złączki wymaga sprawdzenia klasy żyły, przekroju, izolacji oraz zgodności z narzędziem zaciskowym. W energetyce liczy się stabilność termiczna, a w kolejnictwie także odporność na wibracje i udary.

FAQ

Dlaczego zgodność z normą DIN jest ważna przy doborze osprzętu kablowego?

Zgodność z normą DIN zapewnia właściwe wymiary, kształt i materiał elementu, dzięki czemu połączenie ma przewidywalne parametry. Ogranicza to ryzyko niedopasowania, luzowania styku i wzrostu rezystancji. W praktyce poprawia też powtarzalność montażu.

Jakie parametry przewodu trzeba sprawdzić przed wyborem końcówki lub tulejki?

Trzeba sprawdzić klasę żyły, materiał przewodnika, przekrój oraz grubość izolacji. Te dane decydują o tym, czy element zostanie prawidłowo zaciśnięty i czy nie dojdzie do uszkodzenia drucików. Istotne jest też dobranie odpowiedniej długości odizolowania.

Czym różnią się wymagania dla instalacji energetycznych i kolejowych?

Instalacje energetyczne są przede wszystkim narażone na duże obciążenia prądowe i cykle termiczne. Instalacje kolejowe muszą dodatkowo znosić silne wibracje i wstrząsy, które sprzyjają luzowaniu połączeń. Dlatego w kolejnictwie większe znaczenie ma odporność mechaniczna osprzętu.

Jak narzędzie zaciskowe wpływa na jakość połączenia?

Prawidłowo dobrane narzędzie zapewnia właściwy kształt zacisku i równomierny docisk. Dzięki temu żyła jest odkształcana bez naruszania jej struktury, a styk pozostaje stabilny. Złe dopasowanie matrycy może zwiększyć rezystancję i osłabić połączenie.

Jakie błędy najczęściej pojawiają się przy montażu końcówek i złączek?

Najczęściej występuje dobór elementu o złym przekroju, użycie niedopasowanej matrycy i skręcanie linki przed wsunięciem do tulejki. Błędem jest też ignorowanie materiału żyły oraz zbyt krótkie odizolowanie kabla. Takie pomyłki zwiększają ryzyko przegrzewania i awarii.
